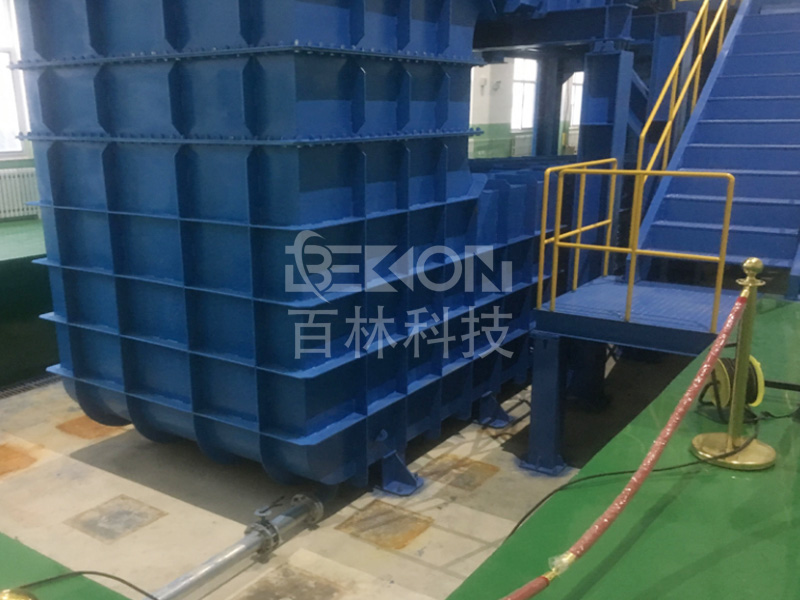

水洞主要由洞体结构、水泵、水洞控制柜、控制台、配套仪器等组成，实现水洞高精度自动控制和模型性能测试。试验段尺寸有：200mm×200mm，500mm×500mm、1000mm×1000mm，流速范围：（0.05~5）m/s。
主要用于研究水下探测器、鱼雷、水下导弹、潜艇等水下航行器或装备的水动力性能实验。具体试验段尺寸也可根据客户需求非标定制。
咨询热线：
BLWT-S2020 水平水洞 | |
项目 | 技术指标 |
结构形式 | 闭口回流结构 |
试验段尺寸 | 500mm x 500mm（可根据要求定制试验段尺寸） |
试验段流速范围 | （0.05～5）m/s |
| 试验段水流均匀性 | ≤1.0% |
| 试验段水流稳定性 | ≤0.8% |
| 湍流度 | ≤0.5% |
| 环境噪声 | ≤80dBA |
BLWT-S1100 水平水洞 | |
项目 | 技术指标 |
结构形式 | 闭口回流结构 |
试验段尺寸 | 1000mm x 1000mm（可根据要求定制试验段尺寸） |
试验段流速范围 | （0.05～5）m/s |
试验段水流均匀性 | ≤1.0% |
试验段水流稳定性 | ≤0.8% |
湍流度 | ≤0.5% |
环境噪声 | ≤80dBA |
| 名称 | 仪器参数 |
| 皮托管 | 校正系数：0.997～1.003； |
| 高精度数字微差压计 | （0～15）KPa |
● 水洞的控制软件具有数据采集、数据处理、水洞控制等功能。设置两种工作模式：全自动工作模式和半自动工作模式。
● 水洞主机控制软件的界面设计开放，便于人机对话，便于修改和设定皮托管系数、采样时间间隔、微压计系数等相关参数和信息。
● 自动采集记录温度、微压计、模型姿态、湍流度等参数，对被测仪表根据国标进行测量。
