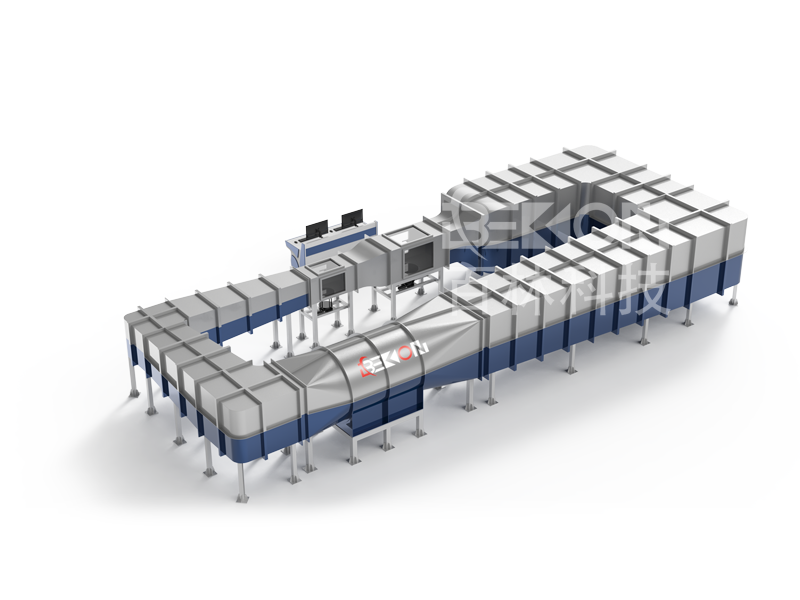

风速仪检定风洞系统是回流式串连双工作段风洞，主要由洞体结构、风洞控制柜、控制台、风速仪检定标准器等组成，实现风洞高精度自动控制和风速表自动检定。主要用于矿用机械式风速表、机械电子式风速表和电子式风速表以及煤矿用风速传感器的计量检定。
参照标准：
JJG（煤炭）02-96《矿用风速测量仪表检定装置》
JJG（煤炭）01-96《矿用风速表》
JJG（皖）51-2016《煤矿用风速传感器》
JJG(建设）0001-92《热球式风速仪检定规程》
JJG431-2014《轻便三杯风向风速表检定规程》
JJG515-1987《轻便磁感风向风速表检定规程》
JJG613-1989《电接风向风速仪检定规程》
咨询热线：
| 项目 | 技术指标 |
| 结构形式 | 串联双试验段回流式 |
| 工作段尺寸 | 第一工作段700×700mm(八角形)；第二工作段500×500mm(八角形) |
| 工作段流速范围 | （0.2～40）m/s |
| 第一工作段流速范围 | (0.2～15)m/s |
| 第二工作段流速范围 | (1～40)m/s |
| 工作段气流均匀性 | ≤1.0%(气流均匀区域80%) |
| 工作段气流稳定性 | ≤0.5% |
| 湍流度 | ≤0.5% |
| 气流偏角 | △α≤0.5º、△β≤0.5º |
| 电机功率 | 380VAC、7.5kW |
| 风洞结构尺寸 | 8.45m×2.2m×4.13m |
| 环境噪声 | ≤85dBA |
| 温度范围 | (0～40)℃ |
| 名称 | 仪器参数 |
| 皮托管 | 校正系数：0.997～1.003； |
| 高精度数字微差压计 | （0～2500）Pa， |
| 温度传感器 | （0～60）℃； |
| 湿度传感器 | （0～100）%RH； |
| 大气压力传感器 | (600～1100)hPa； |
●风洞检定控制软件具有数据采集、数据处理、风洞控制等功能。设置两种工作模式：全自动工作模式和半自动工作模式。
●风洞主机控制软件的界面设计开放，便于人机对话，便于修改和设定皮托管系数、采样时间间隔、微压计系数等相关参数和信息。
●自动采集记录温湿度、气压、微压计等参数。
