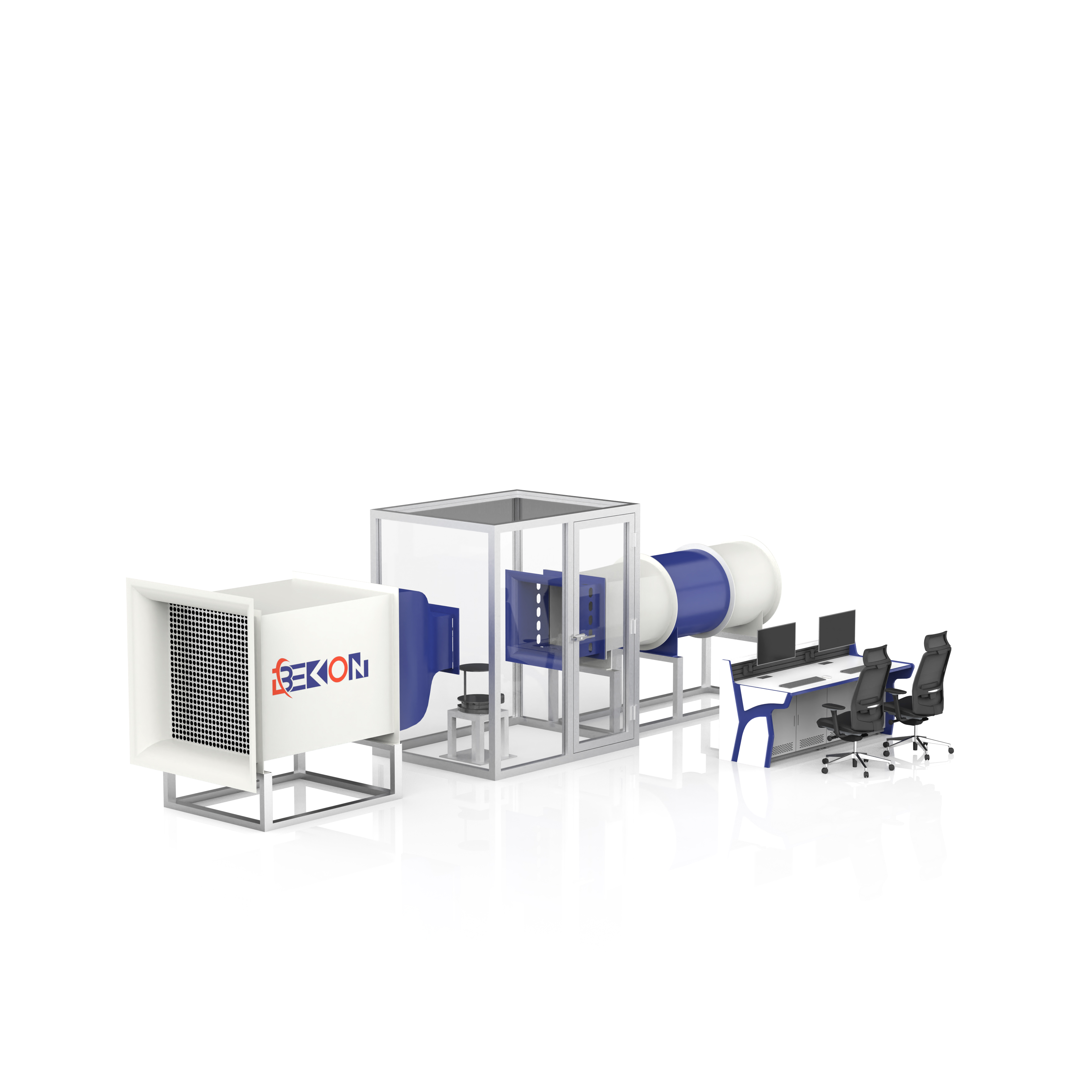

BLWT-500/500Q风速风量检定风洞系统是单工作段直流/回流风洞，主要由洞体结构、转盘系统（选配）、风洞控制柜、控制台、检定标准器等组成，实现风洞高精度自动控制和风速表自动检定。主要用于皮托管、热式风速仪、超声波风速仪、三杯式风速表、矿用机械式风速表、机械电子式风速表和电子式风速表以及煤矿用风速传感器的计量检定校准。
参照标准：
GJB 1179A-2012《高速风洞和低速风洞流场品质规范》
QX/T 84-2007《气象低速风洞性能测试规范》
JJG 518-2023《皮托管检定规程》
JJG 431-2014 《轻便三杯风向风速表检定规程》
JJF1934-2021《超声波风向风速测量仪器校准规范》
JJF 1971-2022 《叶轮式风速计校准规范》
JJG 1939-2021《热式风速仪校准规范》
JJG 1194-2023 《叶轮式数字风速仪检定规程》
JJF1431-2013《风电场用磁电式风速传感器校准规范》
咨询热线：
| 项目 | 技术指标 |
| 结构形式 | 单工作段直流低速风洞，带驻室 |
| 工作段尺寸 | 500×500mm |
| 工作段流速范围 | （0.2～30）m/s |
| 工作段气流均匀性 | ≤0.5% |
| 工作段气流稳定性（1min） | ≤0.5% |
| 湍流度 | ≤0.5% |
| 气流偏角 | △α≤0.5º、△β≤0.5º |
| 电机功率 | 380VAC / 11KW |
| 风洞结构尺寸 | 7.2m×2.0m×2.2m |
| 环境噪声 | ≤90dBA（风速25m/s，距离测试段1m处） |
| 风洞升温 | ＜5℃（风洞在30m/s 连续运转20min） |
| 风向转盘（选配） | ±360°，精度±0.1°，分辨力0.1° |
| 风量测试（选购） | （100～5600）m3/h |
| 名称 | 仪器参数 |
| 皮托管 | 校正系数：0.997～1.003； |
| 高精度数字微差压计 | （0～1000）Pa；最大允许误差±0.5Pa； |
| 温度传感器 | （-10～﹢60）℃；最大允许误差±0.1℃； |
| 湿度传感器 | （0～95）%RH；最大允许误差±1.0%RH； |
| 大气压力传感器 | (600～1100)hPa；最大允许误差±40Pa； |
| 角度编码器 | 0～360°；精度±0.05°； |
| 热线风速仪 | (0.2～5)m/s；精度2%读数或±0.02m/s； |
●软件具有数据采集、显示曲线波形、数据处理、风洞控制、风速风向表检定、证书打印等功能；
●设置两种工作模式:全自动工作模式和半自动工作模式；
●便于修改和设定标准器系数、检定点数、采样时间间隔、微压计系数、仪表编号、送检单位信息、风速表类型等相关参数和信息；
●自动采集记录温湿度、气压、微压计等参数，对被测风速风向表根据国标进行测量，可执行自动检定、逐点检定或单点检定；然后对测量结果进行数据处理，自动按国标证书要求打印出合格、不合格、具体指标，并能存储；
●检定证书、校准曲线、原始记录自动打印。
