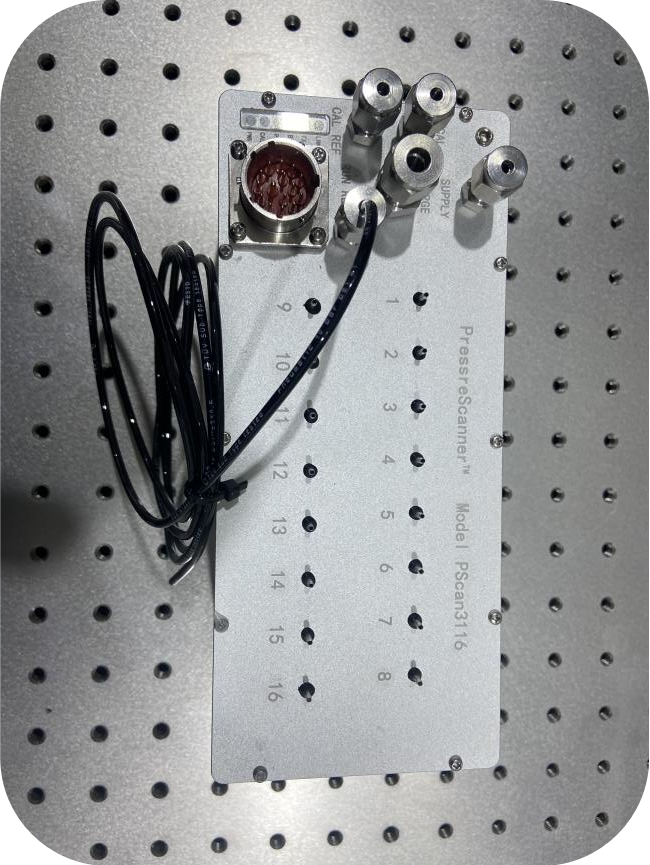

压力扫描阀测量系统 PScan-3116 为我公司自主研发产品，系统由压力扫描阀（即PSI模块）、PMI交换主机、PMI信号电缆（即PSI电缆）及数据采集分析软件组成，可应用于需要数十路至上千路分布式高精度压力测量的各种风洞、航空航天发动机试验台、其他多通道压力测量场景。该系统完全实现了美国DSA3217、PSI-9116系列产品国产化，性能指标与原产品相当，据国内应用需求进行优化，突破了原产品限制：量程/测量精度可定制、外形尺寸可定制、测压机械接口可定制等。
咨询热线：
该产品已在多种应用环境应用多年，使用期间产品工作稳定可靠，抗干扰能力强，没有出现原装PSI设备易出现的各种故障，主要包括：PSI模块压力采集异常、PSI模块内部传感器故障、PSI模块内部电路板腐蚀、PSI模块内部管路漏气、PSI交换机内部电源和交换机故障、PSI交换机面板切换开关生锈、PSI交换机保险丝故障、PSI电缆断线、PSI电缆外护套腐蚀破损等。
我公司产品既可与原装PSI产品混用，也可实现部件级或全系统级替换。经过大量试验对比测试，我公司产品返回的压力测量数据与原装PSI模块高度一致，完全满足各种试验压力测量需求。
| 项目 | 技术指标 |
| 单模块压力测量通道数 | 16、32、64通道 |
| 最高采集速率 | ≮800Hz/通道/秒 |
| 传输方式 | TCP / IP 和 UDP |
| 流使用温度 | （0～60）℃ |
| 供电范围 | 20～36 Vdc（可由用户自由选择供电电源） |
| 量程±5inch H2O 量程±10inch H2O 量程±20inch H2O 量程±1psid | 精度 0.4%F.S. 精度 0.2%F.S. 精度 0.2%F.S. 精度 0.15%F.S. |
| 每台压力测量仪（单一量程）具有整体一次完成所有通道校准功能 | |
| 不锈钢接头套管提供配件，适合多项接头选项，防腐蚀 | |
| 通用网络通讯系统，直接使用网线连接计算机系统，无需其它的设备 | |
| 可以实现在线置零工作 | |
| 压力测量仪具有外触发同步功能 | |
| 压力测量仪有公共参考口，以便所有压力传感器在一个公共端连接稳定参考端 | |
●压力扫描阀：用于完成分布式压力采集，并通过网络将数据实时上传给压力测量软件；
●PMI交换主机：用于为压力扫描阀供电、提供网络连接和触发信号；
●PMI信号电缆：用于连接压力扫描阀和PMI交换主机；
●压力测量软件：用于控制压力扫描阀完成压力采集，实时接收、显示和存储智能压力测量仪返回的压力数据
